01 扇機組合Fan & Air Combination

02 扇機組合簡介FAN & AIR PROFILE

　　“扇機組合”方案，即是指將風行亞太地區的大型工業風扇（工業吊扇）與蒸發式冷風機（俗稱環保空調）兩類各有明顯優勢的產品，通過專業計算后，結合客戶工作現場的實際需要，科學地為客戶高大型空間環境進行組合式設計，大限度地為客戶需求進行全方位細致入微考慮，令方案實施后，兩類產品優勢互補，在各自大限度發揮效果的同時，又彌補了彼此效能上的不足，最終共同體現出十分良好的綜合效果與應用價值。

03 扇機組合解決的難點FAN & AIR PAIN POINTS

　　沒有冷風機，大風扇對人員進行感官降溫沒問題，但并不能將環境溫度處理的很好，而沒有大風扇，僅使用冷風機時又必須要設置大量送風管道吊掛于室內屋面以下，影響空間美觀性與建筑安全性，推高了投資成本，唯有扇機組合才能得以兼顧，通風降溫、換氣、節約、美觀、安全性目標全實現，對高大型建筑室內空氣的改善具有重大意義與十分良好的經濟實用價值。

04 扇機組合價值和應用范圍FAN & AIR VALUE & APPROPRIATE

扇機組合價值：
1、大風量、超靜音，在高大型的室內空間形成類自然的立體微風系統，通風降溫廣覆蓋；
2、不光可令工作人員實現人體感官降溫，更可實現環境整體降溫，配合一定風速，令人體感舒適。而對于對環境濕度有要求的場所，還能保持室內空氣干燥，避免設備及產品銹蝕、變質；
3、營造新風環境，可以達到單獨使用大風扇或單獨使用蒸發式冷風機均無法達到的全方位環境改善目標；
4、冷風機與風扇依季節需要可單獨使用其中一套系統，甚至于單獨使用一套系統中的一或幾臺設備，最大限度滿足客戶實際需要，降低運行費用；
5、通風、降溫、安全性、節約、美觀，各項客戶關心的目標一次全實現；
6、某種意義上，可取代傳統空調，若與空調組合使用，可以實現空調節能。
特別適用于大型建筑室內空間。
既追求良好通風降溫，也要滿足建筑屋面的承重安全性、空間美觀性，更要節約投資費用的大型室內生產工作場所。

05 扇機組合典型解決方案FAN & AIR SOLUTIONS

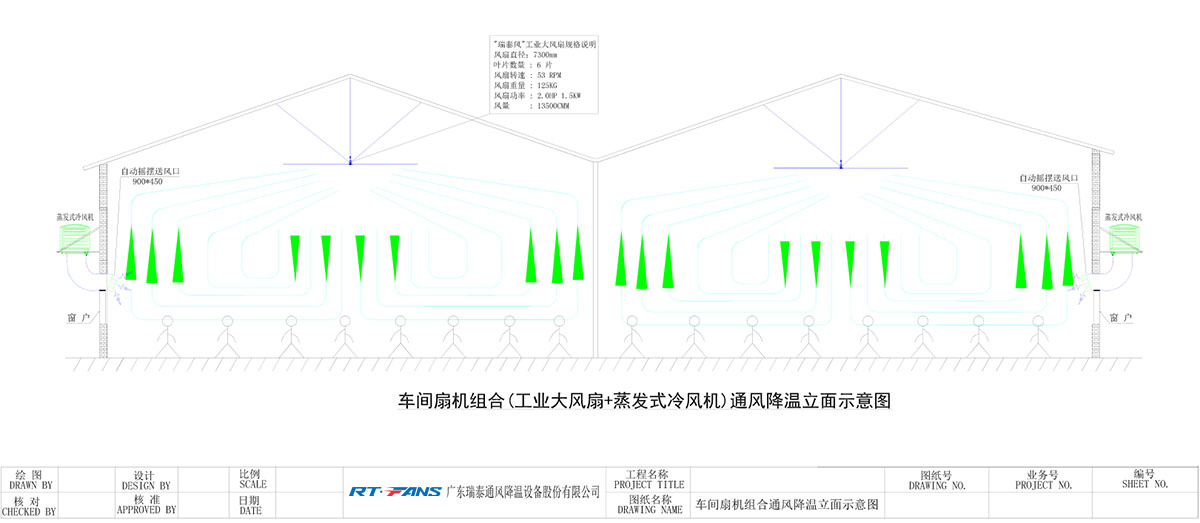

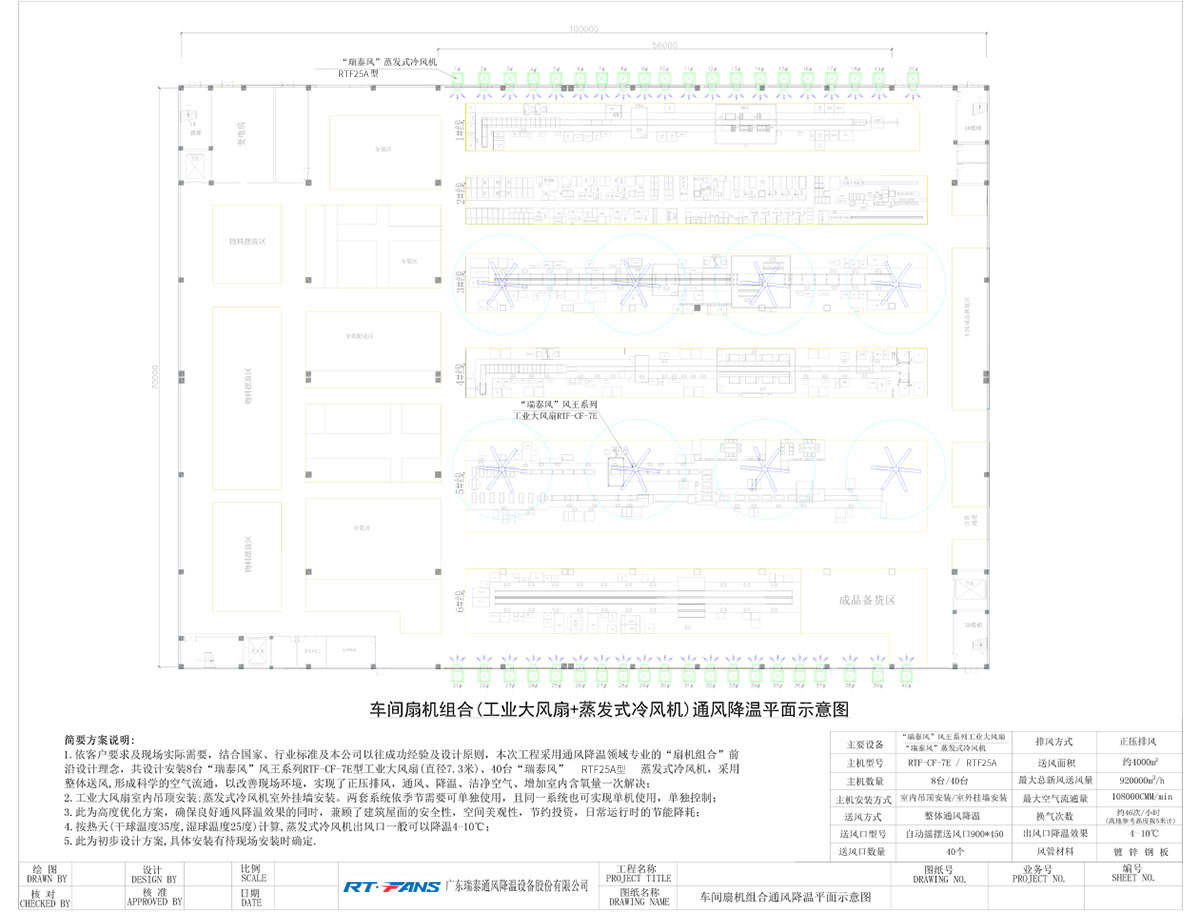

如上圖所示，該客戶是廣東一家大型知名的電器制造企業，平面圖是該企業的一個組裝車間，車間長100m，寬70m，屋面高 距地面10m，屬于磚混結構+鋼構屋面復合建筑。車間共有工作人員160人，主要分布在6條生產線周邊，而上圖靠左處基本無人 工作，有發熱生產設備，實際計算環境改善面積約4000m?，夏季高溫天氣時室內溫度可達38~39℃，加上室內通風不暢，客戶 已連續4年設想各種方式進行通風降溫改造，包括使用傳統的大壁扇、立扇，但其并不具有有效覆蓋的通風效果，更不必說實現降 溫目的；考慮過以大型工業風扇通風降溫，但大風扇雖具有良好的通風功能，也能讓員工體會到一定溫差，但畢竟不能為工作區 域進行十分良好的整體環境降溫，至于傳統的中央空調，因該車間空間體積過大，終因初期投資及運行費用預算過于龐大而作罷。 客戶最終選定了本公司設計部門提交的“扇機組合”解決方案，方案概述如下：基于該客戶實際4000平米高大型的建筑室內空間實際需要，設計了兩套系統組合使用——套工業大風扇系統：設計瑞泰風RTF-CF-7E“風王”系列大風扇（1.5KW，直徑7.3m，風量13200m?/min）共計8臺大風扇；另一套系統為瑞泰風蒸發式冷風機，共設計了瑞泰 風RTF25A型冷風機（1.5KW，每小時輸送冷鮮風量23000m?）共計40臺。夏季高溫天氣正常生產使用時，同時開啟運行兩套系統——以室外掛墻安裝的40臺冷風機源源不斷地大量輸送經過濾降溫后的冷 鮮風，經室外導風管入窗即止配以左右搖擺式送風方式，向車間內部輸送每小時高達920000m?冷鮮風，再輔以懸掛于室內高 處的8臺大風扇緩慢旋轉，以每分鐘105600m?的巨量空氣流通量，進行大范圍、立體驅動，將冷風機送入的大量冷鮮風進行 有效流通擴散，均勻的推送到車間各處，起到了人員、環境雙重良好的通風降溫效果。該設計在確保良好通風降溫效果的同時， 兼顧了建筑屋面承重的安全性、空間美觀性，節約了投資與日常費用運行，可產生良好的經濟與社會價值。模擬如下：另該解決方案另一亮點是：依用戶實際需要（用戶非滿員生產時，或春秋季節不是很熱，但車間又有些悶熱時），以上設計的兩套降溫系統可以單獨使用，甚至于可以在單獨使用其中一套系統時，還可實現單獨控制，單機使用，可大程度滿足用戶在不同季節、不同的生產時期的實際需要，支持促進企業良好的節能降耗目標。

06 扇機組合的本質The essence of the fan assembly

扇機組合的本質上是一種高度優化、行業前沿的解決方案，它實際上是大風扇應用效果的增強版解決方案，可以實現大風扇所不能達到的對環境進行直接降溫的效果，一次性實現人員與環境雙重降溫的目標，可以滿足更高標準的用戶需求。
